稳定环
时间：2011-03-30 07:08:26 作者：admin 点击：1067次
稳定环详细参数
本公司生产近30类，计140多种搅拌器，从*常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法：
 |
|
| 材料代号 | |
| 搅拌器轴孔径 | |
| 搅拌器的外径， | |
| 搅拌器型式代号 |
稳定环

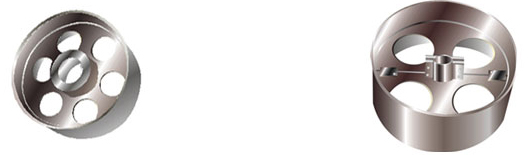

整体式稳定环WH、对开式稳定环WF
稳定环是配合搅拌器同时使用，使搅拌轴在工作过程中能起到径向扶正的作用。本系列定稳定环有碳钢和不锈钢，结构上分整体式WH和对开WF两种，适用于开启涡轮式、圆盘涡轮及旋桨式搅拌器。W型为圆环式随搅拌连一整体，具体尺寸由本公司根据搅拌器尺寸设计。
 |
|
| 材料代号民 | |
| 孔径d | |
| 稳定环代号， |
注：此为稳定环的单独标记，与搅拌器一起已在搅拌器型号中注明。
稳定环主要尺寸
| 代号 | WH10 WF10 |
WH13 WF13 |
WH17 WF17 |
WH20 WF20 |
WH27 WF27 |
WH33 WF33 |
WH40 WF40 |
WH47 WF47 |
WH53 WF53 |
WH61 WF61 |
WH66 WF66 |
WH80 WF80 |
WH100 WF100 |
WH120 WF120 |
WH130 WF130 |
| 适用搅拌器参考直径D | 120-180 | 170-230 | 220-280 | 270-340 | 340-450 | 440-550 | 540-650 | 640-750 | 740-850 | 840-950 | 900-1100 | 1000-1300 | 1300-1600 | 1600-1900 | 1800-2200 |
| D | 100 | 130 | 170 | 200 | 270 | 330 | 400 | 470 | 530 | 610 | 660 | 800 | 1000 | 120 | 130 |
| H | 70 | 75 | 85 | 100 | 135 | 220 | 220 | 260 | 275 | 305 | 330 | 400 | 500 | 600 | 650 |
| H1 | 35 | 35 | 35 | 40 | 45 | 55 | 65 | 70 | 80 | 80 | 90 | 90 | 100 | 105 | 120 |
| H2 | 35 | 35 | 35 | 50 | 55 | 110 | 110 | 130 | 130 | 130 | 155 | 155 | 155 | 175 | 175 |
| d | 25-35 | 30-40 | 30-40 | 35-50 | 45-55 | 55-70 | 60-80 | 70-90 | 80-100 | 80-100 | 100-110 | 100-110 | 100-120 | 120-130 | 130-150 |
| n-φ | 2-14 | 2-18 | 4-14 | 4-18 | 4-22 | 4-27 | |||||||||
| M0 | M8 | M10 | M12 | M16 | M20 | ||||||||||
| H3 | 10 | 14 | 22 | 28 | 40 | 45 | |||||||||
