JSB型轴向安装联轴器

时间:2012-05-24 07:20:49 作者:admin 点击:1159次
销售电话:0317-7816331
图文传真:0317-7817326
E-mail:ldjd@126.com
www.hbytlzq.com

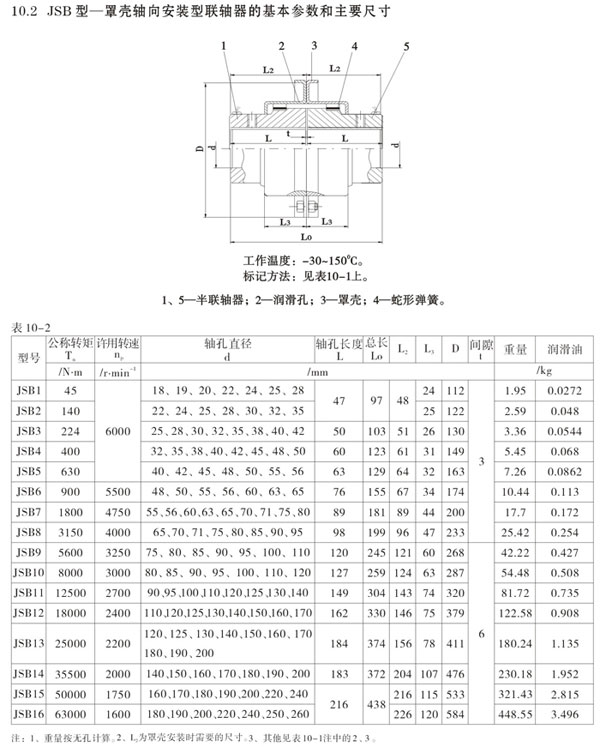

JSB型轴向安装联轴器详细参数



型号
  蛇形弹簧联轴器共有九类型式,分别是JS罩壳径向安装型(基本型)、JSB罩壳轴向安装型、JSS双法兰联接型、JSD单法兰联接型、SJS接中间轴型、JSG高速型、JSZ带制动轮型、JSP带制动盘型、JSA*型等。
结构
  蛇形弹簧联轴器其主要结构是由两个半联轴节,两个半外罩,两个密封圈及蛇形弹簧片组成。它是靠蛇簧嵌入两半联轴节的齿槽内来传递扭矩,联轴器以蛇形弹簧片嵌入两个半联轴节的齿槽内,来实现主动轴与从动轴的链接。运转时,是靠主动端齿面对蛇簧的轴向作用力带动从动端,来传递扭矩,如此在很大程度上避免了共振现象发生,且簧片在传递扭矩时所产生的弹性变量,使机械系统能获得较好的减振效果,其平均减振率达36%以上。
