三叶推进式搅拌器详细参数



    本公司生产近30类，计140多种搅拌器，从*常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：




材料代号
搅拌器轴孔径
搅拌器的外径，
搅拌器型式代号


三叶推进式搅拌器

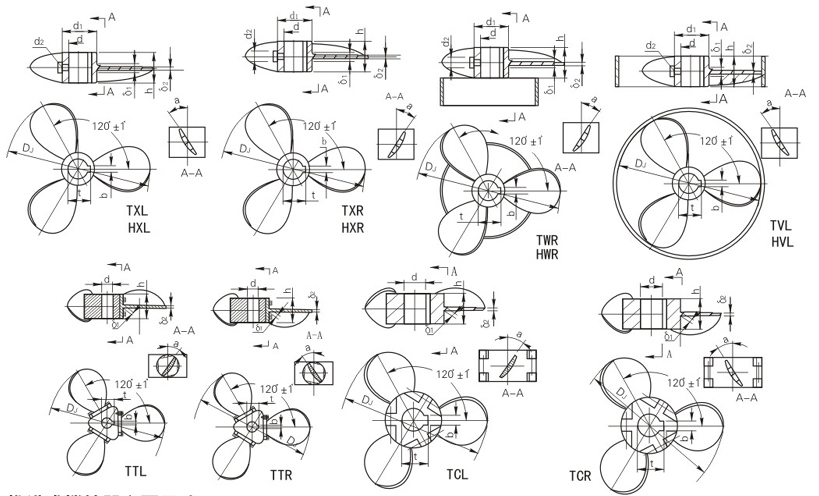

三叶左旋推进式－TXL、三叶右旋推进式－TXR、三叶左旋稳定环推进式－TWL、三叶右旋稳定环推进式－TWR、三叶左旋导流筒推进式－TVL、三叶右旋导流筒推进式－TVR、三叶焊接左旋推进式－HXL、三叶焊接右旋推进式－HXR、三叶焊接左旋稳定环推进式－HWL、三叶焊接右旋稳定环推进式－HWR、三叶焊接左旋导流筒推进式－HVL、三叶焊接右旋导流筒推进式－HVR、三叶可调左推进式－TTL、三叶可调右旋推进式－TTR、三叶可拆左旋推进式－TCL、三叶可拆右旋推进式－TCR

  三叶推进式是*典型的轴流形搅拌器，高排液量，低剪切性能：采用挡板或导流筒则轴向循环更强，排出性能明显提高，因为它循环能力强，动力消耗低，在低粘度，大容量均相、混合过程　中应用*能体现它的优势，在低粘度的液体传热、反应、固液比小时的悬浮、溶解等过程中应用广泛。可调推进式的桨叶可转动±15°，调整倾角，在试验性的工艺过程中作用很大。可拆推进式的桨连轮毂分成三辩，组装方便，用在需要拆成小件的场合。常用介质，μ＜2000cP，常用运转速度n=10－500rpm，v＝3－15m/s，*高转速可达1750rpm，常用规格S/DJ＝1或2，DJ/D=0.2－0.5表面要求抛光处理的必须选用焊接型。

推进式搅拌器主要尺寸

DJ d d1 d2 a h 键槽 N/n≤ δ1 δ2 重量
b t 不锈钢/碳钢
150 25
30		 60 M12 49°2’ 45 8
8		 28.3
33.3		 0.005 12/10 6/5 1.32/1.25
1.23/1.16
200 30
35		 60 M12 43°18’ 55 8
10		 33.3
38.3		 0.008 12/10 6/5 2.12/1.93
2.01/1.81
250 35
40		 80 M12 41°20’ 60 10
12		 38.3
43.3		 0.01 12/10 6/5 3.23/2.93
3.09/2.79
300 35
40
45		 80 M12 39°57’ 65 10
12
14		 38.3
43.3
48.8		 0.015 12/12 7/6 5.38/5.23
4.9/4.75
4.75/4.6
400 45
50
55		 90
 		 M16 38°9’ 85 14
14
16		 48.8
53.8
59.3		 0.031
 		 14/14 8/8 10/10
9.77/9.77
9.49/9.49
500 55
60
65		 90 M16 37°1’ 105 16
18
18		 59.3
64.4
69.4		 0.062 18/18 10/10 20.43/20.43
20.05/20.05
19.65/19.65
600 60
65
70		 110 M20 34°15’ 125 18
18
20		 64.4
69.4
74.9		 0.1 20/22 10/12 27.95/30.3
27.47/29.81
26.94/29.28
700 70
75
80		 140 M20 32°9’ 150 20
20
22		 74.9
79.9
85.4		 0.15 22/22 12/12 40.78/40.78
40.11/40.11
39.38/39.38
850 80
90
100		 160 M20 30°36’ 160 22
25
28		 85.4
95.4
106.4		 0.176 24/25 14/14 64/72
950 80
90
100		 160 M20 27°53’ 160 22
25
28		 85.4
95.4
106.4

0.22

 25/28 15/15 91/102
1200 100
110		 160 M20 22°43’ 160 28
28		 106.4
116.4		 0.35 - - 121/135
1500 110
120		 180 M24 20°39’ 180 28
32		 116.4
127.4		 0.41 - - 190/211
1800 120
130		 200 M24 19°14’ 200 32
32		 1027.4
137.4		 0.58 - - 245/271
2000 130
140
150		 220 M30 19°4’ 220 32
36
36		 137.4
148.4
158.4		 0.8 - - 316/345

备注：搅拌器内孔可根据用户要求制作，轮晕高度一般与内孔相一致。
