螺带螺杆式搅拌器详细参数



    本公司生产近30类，计140多种搅拌器，从*常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：




材料代号
搅拌器轴孔径
搅拌器的外径，
搅拌器型式代号

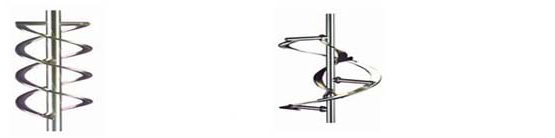

螺带螺杆式搅拌器
螺带式－LD、锥底螺带式－ZLD、螺带螺杆式－LDG、锥底螺带螺杆式－ZLG

    此类搅拌器为慢速型搅拌器，常在层流区操作，液体沿着螺旋面上升或下降形成轴向的上下循环，适用于中高粘度液体的混合和传热等过程。常用介质粘度μ＜105cP，常用转速n＝0.5－50rpm，v＝2m/s。LD螺带式搅拌器的螺带外廊接近于搅槽内壁，搅拌直径大，强化了进罐壁的液体的上下循环，高粘度液体的传热过程很适用。LDG螺带螺杆组合式，同时具有螺杆和螺带的特性，强化了液体内外围的循环，特别对非牛顿型似塑性及粘弹性液体有效。ZLD锥底螺带型，ZLG锥底螺带螺杆型，其特点是底形可和锥形釜底相配，可按要求设计。

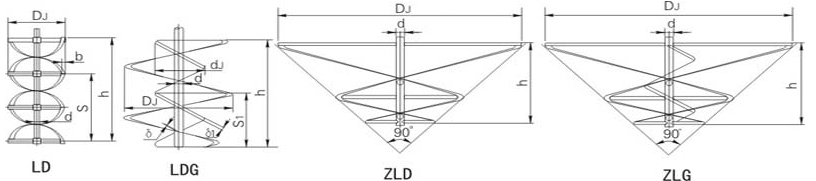

螺带式，螺带螺杆式搅拌器主要参数

DJ d d1 b S s1 δ δ1 h φ 重量(kg)
LD LDG ZLD ZLG
285 40 80 25 285 80 4 2 285 14 5.725 5.839 4.32 5.14
380 50 100 30 380 100 4 2 380 18 11.06 11.25 8.56 10.01
470 60 125 35 470 125 6 3 470 18 19.76 20.23 15.33 17.53
570 70 150 45 570 150 6 3 570 25 32.18 32.88 20.05 27.21
660 80 180 50 660 180 8 4 660 32 50.15 51.53 38.78 45.67
760 85 200 60 760 200 8 4 760 38 65.63 67.48 50.67 58.93
850 90 230 70 850 230 10 6 850 45 88.54 92.42 67.45 79.45
950 100 250 80 950 250 10 6 950 45 116.8 121.4 90.00 98.89
1140 110 300 95 1140 300 12 8 1140 57 175.9 785.1 135.02 148.3
1340 120 350 110 1340

350

 12 8 1340 57 238.7 252.6 185.79 212
1530 130 400 125 1530 400 14 10 1530 76 343.0 366.6 263 306.4
1730 140 450 140 1230 450 14 10 1730 76 437.8 468.8 338.92 405.2
1920 150 500 160 1920 500 16 12 1920 89 586.0 633.1 449.72 541.9
2120 160 550 175 2120 550 16 12 2120 89 731.9 772.2 553.4 640.9
2320 170 600 190 2320 600 18 14 2320 108 906.8 999.5 706.44 827.5
2520 180 650 200 2520 650 20 14 2520 108 1127 1226 864.7 995.9

备注：重量包括h高度内的轴的重量，可根据用户要求确定桨高度。
