四叶推进式搅拌器

时间：2011-03-30 10:34:39　作者：admin　点击：594次
销售电话：0317-7816331
图文传真：0317-7817326
E-mail：ldjd@126.com
www.hbytlzq.com
四叶推进式搅拌器详细参数



    本公司生产近30类，计140多种搅拌器，从*常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。

搅拌器型号标注方法：




材料代号
搅拌器轴孔径
搅拌器的外径，
搅拌器型式代号

四叶推进式搅拌器
四叶左旋推进式－SXL、四叶右旋稳定环推进式－SWR、四叶右旋推进式－SXR、四叶左旋导流筒推进式－SVL、四叶左旋稳定环推进式－SWL、四叶右旋导流筒推进式－SVR

   本类搅拌器的性能，作用基本与三叶推进相同，在相同的运作条件下可输入更大些的搅拌功率，在实际中也常得到应用。

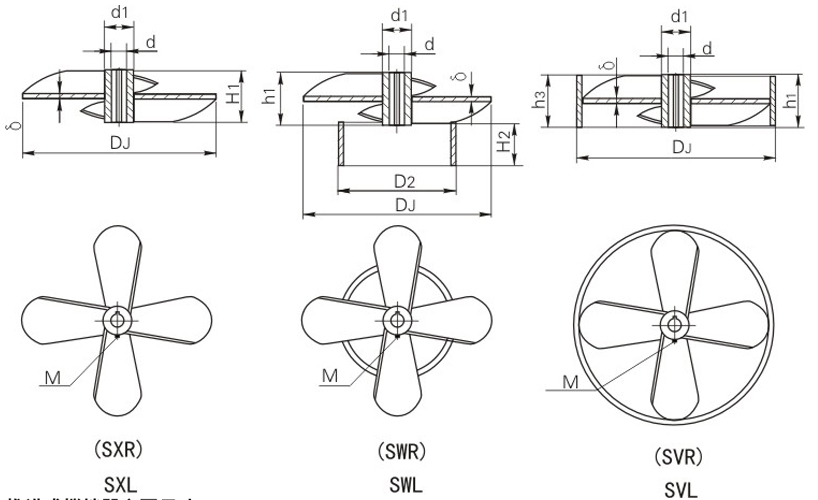

推进式搅拌器主要尺寸

DJ d d1 h1 h2 h3 D2 M δ 重量(kg)
不锈钢 碳钢 不锈钢 碳钢
200 30 60 55 50 50 135 10 5 6 1.65 1.81
220 35 70 55 50 50 150 10 5 6 2.21 2.39
250 40 75 60 60 60 170 10 5 6 2.73 2.97
280 40 75 65 60 650 190 10 5 6 3.23 3.54
320 45 80 75 70 70 215 10 6 8 4.54 5.35
360 50 85 85 80 80 240 10 6 8 5.61 6.62
400 55 90 95 90 90 270 12 6 8 7.09 8.43
450 60 100 100 95 95 300 12 8 10 11.03 12.74
500 65 105 105 100 100 335 12 8 10 13.10 15.15
560 70 110 115 110 100 375 12 10 12 17.90 20.36
630 75 120 130 120 120 420 12 10 12 22.74 25.77
710 80 130 140 130 130 475 16 12 14 32.81 36.51
800 85 140 150 140 140 535 16 12 14 41.48 46.29
900 90 150 155 150 140 600 16 14 16 58.55 64.63
1000 95 155 155 150 140 670 16 14 16 70.41 78.01
1120 100 160 160 150 150 750 20 14 16 87.59 97.38
1250 110 180 160 150 150 840 20 16 18 126.97 139.73
1400 120 190 180 170 170 940 20 16 18 152.55 167.70
1600 130 200 200 190 190 1070 20 16 18 158.36 218.39
1800 140 210 210 200 200 1200 20 18 20 275.88 301.28
2000 150 220 220 210 210 1340 20 18 20 338.87 370.49

备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔相一致。
