三叶开启涡轮式搅拌器
时间：2011-03-30 11:29:31 作者：admin 点击：635次
三叶开启涡轮式搅拌器详细参数
本公司生产近30类，计140多种搅拌器，从*常见的（包括已有的HB5标准，SB90标准各种搅拌器）到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造，也可根据用户生产工艺需求，代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。
搅拌器型号标注方法：
 |
|
| 材料代号 | |
| 搅拌器轴孔径 | |
| 搅拌器的外径， | |
| 搅拌器型式代号 |

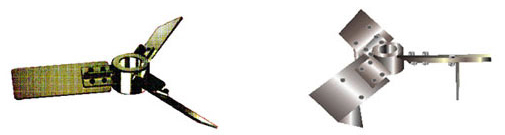

三叶开启涡轮式搅拌器
三斜叶整体开启涡轮式－YK、三斜窄叶整体可启涡轮式－ZK、三斜叶可拆开启涡轮式－YCK、三斜窄叶可拆开启涡轮式－ZKW、三斜叶整体稳定器开启涡轮式－YKW、三斜窄叶整体稳定器开启涡轮式－ZKW、三斜叶可拆稳定器开启涡轮式－YCW、三斜窄叶可拆稳定器开启涡轮式－ZCW
本系列搅拌器较之六叶、四叶开启涡轮式对应搅拌器，有相同规律，而且相对直径大，转速低的情况也可视作桨式搅拌器处理，所以应用也很广泛。稳定器可按要求制作成稳定环及稳定片两种，若采用稳定片，将原型号中末位的W改为U。常用条件μ＜50000cp，n＝10－300rpm，v＝1－10m/s，DJ/D＝0.2－0.8，宽形B/DJ＝0.2，窄形B/DJ＝0.125

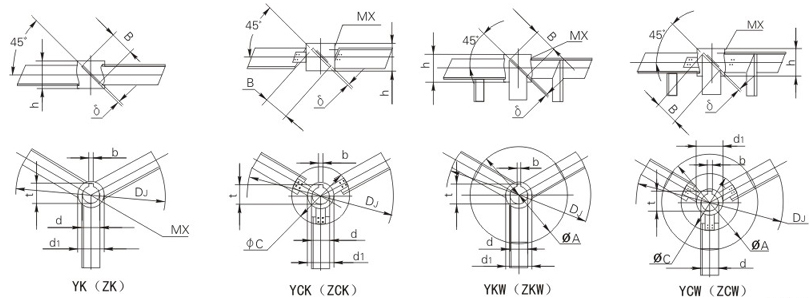

三斜叶开启涡轮式搅拌器主要尺寸
| DJ | d | d1 | h | MX | b | t | φA | φC | δ(不锈钢/碳钢） | 重量(kg) | 不锈钢/碳钢 |
| B=0.2DJ | B=0.125DJ | ||||||||||
| 200 | 25 | 50 | 50 | M6 | 8 | 28.3 | 130 | / | 3/4 | 1.0/1.02 | 0.745/0.754 |
| 220 | 30 | 60 | 60 | M6 | 8 | 33.3 | 150 | / | 3/4 | 1.5/1.47 | 1.209/1.204 |
| 250 | 35 | 70 | 70 | M8 | 10 | 38.3 | 170 | / | 4/6 | 2.31/2.36 | 1.943/1.98 |
| 280 | 35 | 70 | 70 | M8 | 10 | 38.3 | 190 | / | 4/6 | 2.44/2.54 | 1.948/2.088 |
| 320 | 40 | 75 | 75 | M8 | 12 | 43.3 | 210 | / | 6/8 | 3.47/3.59 | 2.652/2.748 |
| 360 | 40 | 75 | 75 | M8 | 12 | 43.3 | 240 | / | 6/8 | 3.8/4.01 | 2.859/3.012 |
| 400 | 45 | 80 | 80 | M10 | 14 | 48.8 | 270 | / | 8/10 | 5.09/5.36 | 3.792/3.97 |
| 450 | 50 | 85 | 85 | M10 | 14 | 53.8 | 300 | / | 8/10 | 6.12/6.5 | 4.523/4.769 |
| 500 | 55 | 90 | 90 | M12 | 16 | 59.4 | 330 | 250 | 8/10 | 10.62/11.05 | 9.17/9.32 |
| 560 | 60 | 100 | 100 | M12 | 18 | 64.4 | 370 | 260 | 10/12 | 14.55/15.07 | 12.18/12.37 |
| 630 | 65 | 105 | 105 | M12 | 18 | 69.4 | 420 | 285 | 10/12 | 17.06/17.78 | 14/14.39 |
| 710 | 70 | 110 | 110 | M12 | 20 | 74.9 | 470 | 290 | 10/12 | 20.33/21.35 | 16.61/17.09 |
| 800 | 75 | 120 | 120 | M12 | 20 | 79.9 | 530 | 320 | 12/14 | 27.75/28.93 | 21.96/22.48 |
| 900 | 80 | 130 | 130 | M12 | 22 | 85.4 | 600 | 330 | 12/14 | 32.82/36.35 | 27.41/28.1 |
| 1000 | 85 | 140 | 140 | M12 | 22 | 90.4 | 670 | 340 | 12/14 | 44.20/45.57 | 34.51/35.31 |
| 1120 | 90 | 150 | 150 | M12 | 25 | 95.4 | 750 | 350 | 14/16 | 58.48/60.60 | 44.92/45.9 |
| 1250 | 100 | 160 | 160 | M16 | 28 | 106.4 | 830 | 380 | 14/16 | 70.77/73.56 | 53.73/55.02 |
| 1400 | 110 | 180 | 180 | M16 | 28 | 116.4 | 930 | 400 | 14/16 | 92.65/96.06 | 71.02/72.54 |
| 1600 | 120 | 190 | 190 | M16 | 32 | 127.4 | 1070 | 410 | 16/18 | 125.8/130.3 | 93.08/95.07 |
| 1800 | 130 | 200 | 200 | M16 | 32 | 137.4 | 1200 | 420 | 16/18 | 154.2/160.2 | 111.2/115.2 |
| 2000 | 140 | 210 | 210 | M16 | 36 | 148.4 | 1340 | 530 | 16/18 | 185.8/194.9 | 134.3/138.3 |
| 2240 | 150 | 220 | 220 | M18 | 36 | 158.4 | 1490 | 440 | 18/20 | 252.6/261.7 | 178.3/183 |
| 2500 | 160 | 240 | 240 | M18 | 40 | 169.4 | 1660 | 460 | 18/20 | 302.8/320.3 | 224.4/230.2 |
备注：搅拌器内孔可根据用户要求制作，轮毂高度一般与内孔一致。
