WJ、LWJ、DJ、LDJ型机架详细参数





   本系列机架可与各种立式摆线针轮减速机相配，可配套选用各种联轴器，若与齿轮减速机配套，连接尺寸由本公司自选调整，为安装双端面机械密封，配备LWJ、LDJ、LSJ等增高型，除LWJ的H值和LDJ、LSJ的H及H2值增大以外，其余尺寸均未变动。
型号标定意义及示例

接板形式A；配摆线针轮减速机B；配LC、DC齿轮减速机

轴径（减速机输出轴直径）
机架类型WJ、LWJ－无支点机架　DJ、LDJ、DXJ-单支点机架　SJ、LSJ－双支点机架。
   注：WJ型、DJ型、DXJ型－30A/B、35A、40B、45A四种机架底面为Ⅰ型和Ⅱ型（Ⅰ型不须标柱，Ⅱ型须在型号后面注Ⅱ、Ⅱ型a°＝30°，n2－φ为12-14）其余机架为Ⅱ型（不须标注）

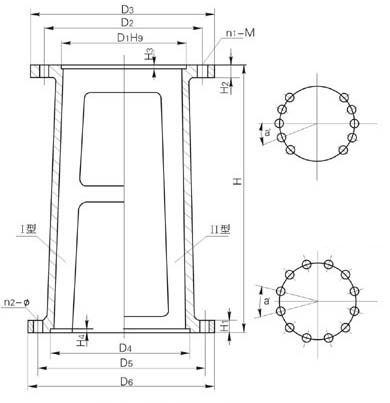

WJ、LWJ型无支点机架主要参数及尺寸

机架代号 H1 H2 H3 H4 输入端接口 输出端接口 WJ型 LWJ型
D1 D2 D3 n1-M D4 D5 D6 a° n2-φ H 重量（kg） H 重量(kg)
WJ　　 A
30
LWJ 　 B
 		 20 15

4

4

 6

140

200

 160

230		 190

260		 4-M10

6-M12		 240 285 315 Ⅰ20

Ⅱ30		 10-φ14

12-φ14		 450 34 600 43
WJ　　A
35
LWJ　 B		 24 15 5 6 170


 		 200 230 6-M10

6-M12		 260 320 360 Ⅰ20

Ⅱ30		 10-φ14

12-φ14		 500 46 650 54
WJ　　A
40
LWJ 　B		 24 15 4 6 200

230		 230

260

260

290

 6-M10

6-M12		 260 320 360 Ⅰ20

Ⅱ30		 10-φ14

12-φ14		 500 46 650 54
WJ　　A
45
LWJ 　B		 24 15 5 6 200 230 260 6-M10

6-M12		 260 320 360 Ⅱ20

Ⅱ30		 10-φ14

12-φ14		 500 49 650 57
WJ　　A
55
LWJ 　B　		 30 20 6

5		 6 270 310

305		 340 6-M10

8-M16		 325 400

435

 30 12-φ14 540 75 690 83
WJ
65A
LWJ		 34 20 6 6 316 360 400 8-M12

8-M16		 350 420 460 30 12-φ18 600 96 750 107
WJ　　A
70
LWJ 　B　		 34 20 6

5		 6 316（320）

320		 360 400 8-M12

8-M16		 350 420 460 30 12-φ18 600 96 750 107
WJ　　A
80
LWJ 　B		 38 25 6

5		 8 345

360		 390

410		 430

460		 8-M16

8-M20		 380 455 495 30 12-φ18 640 130 790 139
WJ　　A
90
LWJ 　B		 40 25 7 8 400 450 490 12-M16

12-M20		 430 510 555 30 12-φ23 660 168 860 183
WJ　　 A
100
LWJ　　B		 40 25 9

5		 10 455(460)

470		 520 580 12-M20 480 560 600 22.5 165-φ23 700 205 900 224
WJ 　　A　　
110 120A
LWJ 　 B　		 40 30 11
6		 10 520 590 650 12-M20 560 650 700 22.5 16-φ27 800 257 1000 274
WJ 　　A　　
130 140A
LWJ　　B		 44 30 11
9		 10 680 800 880 12-M30 720 810 880 18 20-φ27 900 318 1200 365
WJ 　　A　 A　　
150 160
LWJ　　B 　B		 50 35 14
10		 12 820 940 1020 16-M30 840 940 1020 22.5 16-φ33 1000 420 1300 480
WJ 　　A　　
180
LWJ　　B		 55 40 14
10		 12 960 1080 1160 20-M30 970 1080 1160 18 20-φ33 1100 560 1400 630

注：增高后的LWJ型机架，其内部中间高度可同时容纳207型双端面机械密封及SF型三分式联轴器。
