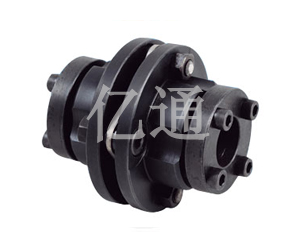

DJM型胀紧套膜片联轴器
时间：2012-05-13 08:01:55 作者：admin 点击：1360次
DJM型胀紧套膜片联轴器详细参数

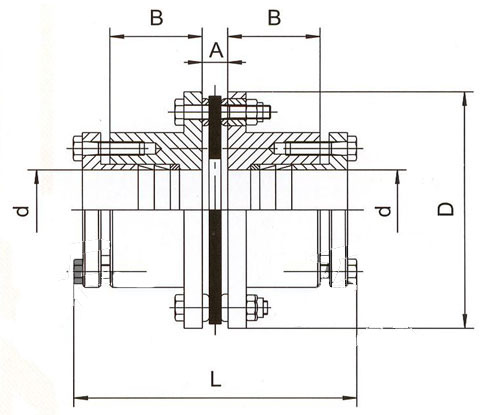

DJM胀紧套联结单型膜片联轴器的主要尺寸和基本参数
|
规格 |
孔径d mm |
D mm |
L mm |
A mm |
B mm |
重量 kg |
许用转速 rpm |
公称扭矩 N.m |
许用补偿量 |
|
|
角向（°） |
轴向 mm |
|||||||||
|
01 |
8-22 |
68 |
90 |
6.1 |
26 |
0.85 |
20000 |
33 |
1 |
±0.8 |
|
02 |
10-32 |
81 |
95 |
6.6 |
26 |
1.2 |
20000 |
90 |
1 |
±1.0 |
|
03 |
10-35 |
93 |
110 |
8.4 |
29 |
1.7 |
18000 |
173 |
1 |
±1.2 |
|
04 |
10-42 |
104 |
124 |
11.2 |
34 |
2.7 |
15000 |
245 |
1 |
±1.4 |
|
05 |
15-50 |
126 |
152 |
11.7 |
42 |
6.5 |
13000 |
420 |
1 |
±1.6 |
|
06 |
15-60 |
143 |
170 |
11.7 |
48 |
8.9 |
12000 |
772 |
1 |
±1.8 |
|
07 |
20-70 |
168 |
210 |
16.8 |
58 |
15.8 |
10000 |
1270 |
1 |
±2.5 |
DJM单型胀紧套膜片联轴器 主要特点：
1.偏心允许范围大，可灵活应用于各种传动系统。
2.拆装迅速，具有很高的装配重要性。
3.无需润滑，无噪音，磨损。无滑动、摩擦、转动部件，可降低能量损失。
4.结构简单，重量轻。
5.不需维护，停机时肉眼可检查故障。
6.良好的环境适应性，可高温下运转。
7.传动精度高。可靠性高，寿命长。
