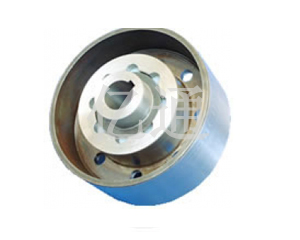

ZLL型-带制动轮弹性柱销齿式联轴器
ZLL型-带制动轮弹性柱销齿式联轴器维修方便,寿命较长,拆下档板即可更换尼龙柱销。尼龙柱销为自润材料,不需润滑,不仅节省润滑油,而且净化工作环境。 弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能，适用于中等和较大功率传动，不适用于对减振有一定要求和噪声需要严加控制的工作部位。
|
型号 |
公称扭矩 |
许用转速 |
轴孔直径 |
轴孔配合长度 |
D0 |
D |
B |
S |
转动惯量 |
质量m Kg |
||
|
Y型 |
J1型 |
|||||||||||
|
d1 |
d2 |
L |
L1 |
|||||||||
|
ZLL1 |
250 |
4000 |
16 18 19 |
16 18 19 |
42 |
30 |
160 |
98 |
68 |
3.5 |
0.022 |
7 |
|
20 22 24 |
20 22 24 |
52 |
38 |
|||||||||
|
25 28 |
25 28 |
62 |
44 |
|||||||||
|
30 32 35 38 |
30 32 |
82 |
60 |
|||||||||
|
ZLL2 |
630 |
3800 |
25 28 |
25 28 |
62 |
44 |
200 |
124 |
85 |
5 |
0.063 |
12.6 |
|
30 32 35 38 |
30 32 35 38 |
82 |
60 |
|||||||||
|
40 42 45 48 |
40 42 |
112 |
84 |
|||||||||
|
ZLL3 |
1600 |
3000 |
40 42 45 48 50 55 56 |
40 42 45 48 50 55 56 |
112 |
84 |
250 |
166 |
105 |
5 |
0.24 |
30.4 |
|
60 63 65 70 |
60 |
142 |
107 |
|||||||||
|
ZLL4 |
4000 |
2400 |
50 55 56 |
50 55 56 |
112 |
84 |
315 |
214 |
132 |
5 |
0.65 |
52.4 |
|
60 63 65 70 71 75 |
60 63 65 70 71 75 |
142 |
107 |
|||||||||
|
80 85 90 |
80 |
172 |
132 |
|||||||||
|
ZLL5 |
6300 |
1900 |
60 63 65 |
60 63 65 |
142 |
107 |
400 |
240 |
168 |
7 |
||
