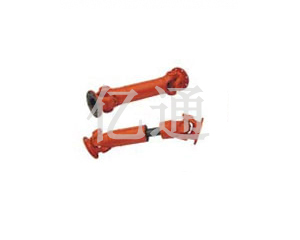

SWP D型十字轴式万向联轴器
时间：2012-05-13 08:58:30 作者：admin 点击：721次
SWP D型十字轴式万向联轴器详细参数

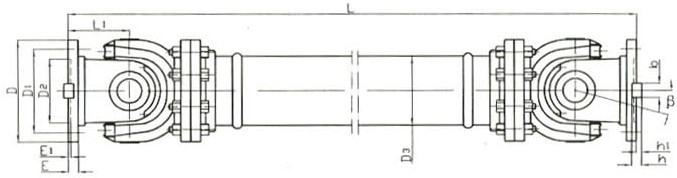

D型十字万向联轴器(十字轴式万向联轴器)基本参数和主要尺寸
|
型号
|
回转直径
D |
公称转矩
Tn /N.m |
疲劳转矩
Tf kN.m |
轴线折角
β |
尺寸
|
转动惯量 I kg·m2
|
质量 G kg
|
||||
|
Lmin
|
D3
|
L1
|
Lmin
|
每增长100mm
|
Lmin
|
每增长100mm
|
|||||
|
SWP160D
|
160
|
16
|
8
|
≤10
|
430
|
114
|
85
|
0.09
|
0.0059
|
35
|
2.1
|
|
SWP180D
|
180
|
20
|
10
|
≤10
|
474
|
121
|
95
|
0.16
|
0.0072
|
47
|
2.3
|
|
SWP200D
|
200
|
31.5
|
16
|
≤10
|
544
|
127
|
110
|
0.23
|
0.0114
|
67
|
3.4
|
|
SWP225D
|
225
|
40
|
20
|
≤10
|
636
|
152
|
130
|
0.53
|
0.0290
|
94
|
6.6
|
|
SWP250D
|
250
|
63
|
31.5
|
≤10
|
690
|
168
|
135
|
0.91
|
0.0407
|
140
|
7.3
|
|
SWP285D
|
285
|
90
|
45
|
≤10
|
760
|
194
|
150
|
1.91
|
0.0702
|
206
|
9.4
|
|
SWP315D
|
315
|
140
|
63
|
≤10
|
860
|
219
|
170
|
3.39
|
0.1144
|
271
|
12.0
|
|
SWP350D
|
350
|
180
|
90
|
≤10
|
940
|
245
|
185
|
5.35
|
0.1663
|
355
|
13.0
|
|
SWP390D
|
390
|
250
|
112
|
≤10
|
1060
|
273
|
205
|
10.54
|
0.2695
|
501
|
18.0
|
|
SWP435D
|
435
|
355
|
160
|
≤10
|
1180
|
299
|
235
|
18.56
|
0.3645
|
325
|
20.0
|
|
SWP480D
|
480
|
450
|
224
|
≤10
|
1360
|
351
|
265
|
31.69
|
0.7028
|
1144
|
28.0
|
|
SWP550D
|
550
|
710
|
315
|
≤10
|
1460
|
402
|
290
|
51.45
|
1.1842
|
1589
|
35.7
|
|
SWP600D
|
600
|
1000
|
500
|
≤10
|
1840
|
450
|
360
|
83.53
|
1.7159
|
2243
|
40.5
|
|
SWP640D
|
640
|
1250
|
630
|
≤10
|
1980
|
480
|
385
|
135.60
|
2.3080
|
3140
|
48.3
|
公司主要生产各种联轴器,梅花形弹性联轴器,鼓形齿式联轴器，十字轴式万向联轴器我们的产品远销世界各地，为造纸、冶金、纺织、造船、农机、运输、化工、矿山机械、工程机械、轻工机械、汽车制造等行业设备更新、技术进步，提供所需的配套服务。
初步选定的联轴器联接尺寸，即轴孔直径d和轴孔长度L，应符合主、从动端轴径的要求，否则还要根据轴径d调整联轴器的规格。主、从动端轴径不相同是普通现象，当转矩、转速相同，主、从动端轴径不相同时，应按大轴径选择联轴器型号。新设计的传动系统中，应选择符合GB/T3852中规定的七种轴孔型式，推荐采用J1型轴孔型式，以提高通用性和互换性，轴孔长度按联轴器产品标准的规定。
