SWC BH型十字轴式万向联轴器详细参数

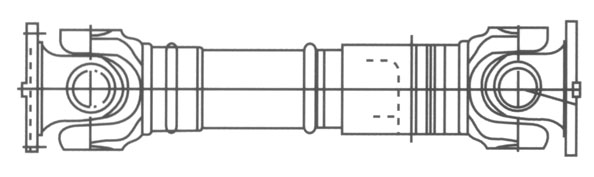

BH型十字轴式万向联轴器基本参数和主要尺寸

     型号 回转
直径
D		 公称转矩
Tn /N.m		 疲劳转矩
Tf
kN.m		 轴线折角
β		 伸缩量 尺 寸 mm

转动贯量I kg·m2

 质量G kg
Ls Lmin D3 Lmin 每增长 100 mm Lmin 每增长 100 mm
SWC100BH 100 1.25 0.63 ≤25 55 390 60 0.0044 0.00019 6.10 0.35
SWC120BH 120 2.5 1.25 ≤25 80 485 70 0.0109 0.00044 10.8 0.55
SWC150BH 150 5 2.5 ≤25 80 590 89 0.0423 0.00157 24.5 0.85
SWC180BH 180 12.5 6.3 ≤25 100 810 114 0.1750 0.0070 70.0 2.8
SWC225BH 225 40 20 ≤15 140 920 152 0.5380 0.0234 122 4.9
SWC250BH 250 63 31.5 ≤15 140 1035 168 0.9660 0.0277 172 5.3
SWC285BH 285 90 45 ≤15 140 1190 194 2.0110 0.0510 263 6.3
SWC315BH 315 125 63 ≤15 140 1315 219 3.6050 0.0795 382 8.0
SWC350BH 350 180 90 ≤15 150 1410 267 7.0530 0.2219 582 15.0
SWC390BH 390 250 125 ≤15 170 1590 267 12.164 0.2219 738 15.0
SWC440BH 440 355 180 ≤15 190 1875 325 21.420 0.4744 1190 21.7
SWC490BH 490 500 250 ≤15 190 1985 325 32.860 0.4744 1452 21.7
SWC550BH 550 710 355 ≤15 240 2300 426 68.920 1.3570 2380 34

       联轴器所联两轴由于制造误差、安装误差、轴受载而产生的变形、基座变形、轴承磨损、温度变化（热胀、冷缩）、部件之间的相对运动等多种因素而产生相对位移。一般情况下，两轴相对位移是难以避免的，但不同工况条件下的轴系传动所产生的位移方向，即轴向（x）、径向(y)、角向(a)以及位移量的大小有所不同。
　　膜片联轴器这种特性有点像波纹管联轴器，实际上联轴器传递扭矩的方式都差不多。膜片本身很薄，所以当相对位移荷载产生时它很容易弯曲，因此可以承受高达1.5度的偏差，同时在伺服系统中产生较低的轴承负荷。膜片联轴器常用于伺服系统中，膜片具有很好的扭矩刚性，但稍逊于波纹管联轴器。另一方面，膜片联轴器非常精巧，如果在使用中误用或没有正确安装则很容易损坏。所以保证偏差在联轴器的正常运转的承受范围之内是非常必要的。选择适合的联轴器是用好联轴器的关键一步，在设计阶段就得考虑选用什么类型的联轴器了。 　　膜片联轴器与齿式联轴器相比，没有相对滑动，不需要润滑、密封，无噪声，基本不用维修，制造方便，可部分代替齿式联轴器。膜片联轴器在国际上工业发达国家应用已很普通，在我国已制订机械行业标准，*近已修订为新的行业标准：JB/T 9147-1999（代替ZB/T J19022-90） 联轴器各转矩间的关系。
