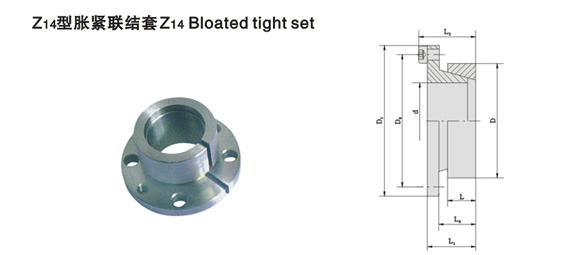

Z14型胀紧联结套

基  本  尺  寸

额定负荷

内六角螺钉

胀套与轴
结合面上
的压力
Pf
 N/mm 2

胀套与轮
毂结合面
上的压力
Pf′
N/mm 2

重 量

kg

d

D

DT

D1

L

L0

L1

L2

转矩
M1
KN·m

轴向力
F1
KN

d1

n

MA
N·m

mm

14

25

33

42

16

20

26

30

64

9.20

M4

4

2.9

109

61

0.091

16

74

9.20

M4

4

2.9

95

61

0.082

18

82

9.20

M4

4

2.9

85

61

0.072

19

87

9.20

M4

4

2.9

80

61

0.068

20

30

39

50

16

20

26

31

150

15.00

M5

4

6

124

82

0.113

22

165

15.00

M5

4

6

113

82

0.110

24

180

15.00

M5

4

6

104

82

0.088

25

36

45

55

16

20

26

31

187

15.0

M5

4

6

100

69

0.144

28

210

15.0

M5

4

6

89

69

0.121

30

225

15.0

M5

4

6

83

69

0.105

32

42

51

62

16

20

28

33

240

15.0

M5

4

6

77

59

0.200

35

260

15.0

M5

4

6

71

59

0.173

36

270

15.0

M5

4

6

69

59

0.162

38

44

54

66

16

20

28

34

400

21.20

M6

4

10

93

80

0.182

40

48

58

70

16

20

28

34

425

21.20

M6

4

10

88

73

0.223

42

446

21.20

M6

4

10

83

73

0.191

45

55

67

82

20

25

35

43

875

38.90

M8

4

25

115

94

0.400

48

935

38.90

M8

4

25

107

94

0.350

50

62

74

89

20

25

35

43

974

38.90

M8

4

25

103

83

0.500

55

1070

38.90

M8

4

25

94

83

0.410

60

72

81

99

20

25

35

43

1165

38.90

M8

4

25

86

71

0.580

65

1265

38.90

M8

4

25

79

71

0.460

注：Z14型胀紧联结套螺钉的机械性能等级为8.8级。
