Z9型胀紧套
产 品 说 明
特性：
Z9型胀紧套常用于带式输送机驱动滚筒体的联结。
标记示例：
内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180

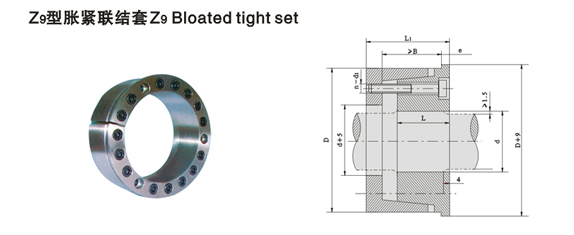

安装参考范例
|
基 本 尺 寸 |
内六角螺钉 |
额定负荷 |
胀套与轴 |
胀套与轮 |
螺钉的 |
重量 |
|||||||
|
d |
D |
L |
L1 |
e |
B |
d1 |
n |
轴向 |
转矩 |
||||
|
mm |
|||||||||||||
|
100 |
145 |
54 |
75 |
5 |
65 |
M12×60 |
8 |
192 |
9.6 |
102 |
70 |
145 |
4.7 |
|
110 |
155 |
54 |
75 |
5 |
65 |
M12×60 |
8 |
191 |
10.5 |
93 |
66 |
145 |
5.1 |
|
120 |
165 |
54 |
75 |
5 |
65 |
M12×60 |
9 |
216 |
13 |
96 |
70 |
145 |
5.5 |
|
130 |
180 |
63 |
84 |
6 |
72 |
M12×70 |
12 |
287 |
17.8 |
100 |
78 |
145 |
7.5 |
|
140 |
190 |
63 |
84 |
6 |
72 |
M12×70 |
12 |
287 |
20.2 |
94 |
69 |
145 |
7.9 |
|
150 |
200 |
63 |
84 |
6 |
72 |
M12×70 |
12 |
287 |
21.6 |
88 |
66 |
145 |
8.4 |
|
160 |
210 |
63 |
84 |
6 |
72 |
M12×70 |
15 |
360 |
28.8 |
101 |
77 |
145 |
8.9 |
|
170 |
225 |
63 |
84 |
6 |
72 |
M12×70 |
16 |
383 |
32.6 |
101 |
76 |
145 |
10.5 |
|
180 |
235 |
63 |
84 |
6 |
72 |
M12×70 |
18 |
431 |
38.8 |
108 |
82 |
145 |
11.0 |
|
190 |
250 |
69 |
94 |
6 |
81 |
M14×75 |
15 |
493 |
46.8 |
106 |
80 |
230 |
14.3 |
|
200 |
260 |
69 |
94 |
6 |
81 |
M14×75 |
16 |
526 |
52.8 |
100 |
77 |
230 |
15.0 |
|
220 |
285 |
69 |
94 |
6 |
81 |
M16×75 |
14 |
640 |
70 |
119 |
92 |
355 |
17.8 |
|
240 |
305 |
86 |
112 |
7 |
98 |
M16×90 |
16 |
731 |
88 |
96 |
75 |
355 |
23.2 |
|
260 |
325 |
86 |
112 |
7 |
98 |
M16×90 |
18 |
822 |
107 |
103 |
82 |
355 |
24.8 |
|
280 |
355 |
94 |
120 |
8 |
106 |
M16×100 |
20 |
910 |
128 |
96 |
75 |
355 |
33 |
|
300 |
375 |
94 |
120 |
8 |
106 |
M16×100 |
22 |
1000 |
151 |
99 |
79 |
355 |
36 |
|
320 |
405 |
109 |
142 |
8 |
125 |
M20×120 |
18 |
1280 |
206 |
101 |
80 |
690 |
52 |
|
340 |
425 |
109 |
142 |
8 |
125 |
M20×120 |
20 |
1420 |
242 |
106 |
85 |
690 |
54 |
|
360 |
455 |
120 |
159 |
8 |
140 |
M22×130 |
20 |
1770 |
319 |
113 |
89 |
930 |
72 |
|
380 |
475 |
120 |
159 |
8 |
140 |
M22×130 |
20 |
1770 |
337 |
109 |
87 |
930 |
75 |
|
400 |
485 |
120 |
159 |
8 |
140 |
M22×130 |
20 |
1770 |
355 |
101 |
83 |
930 |
79 |
|
420 |
515 |
120 |
159 |
8 |
140 |
M22×130 |
22 |
1980 |
410 |
107 |
87 |
930 |
82 |
|
注：Z9型胀紧联结套螺钉的机械性能等级为 12.9级。 |
|||||||||||||
